Vánoční světluška Su-29
Už je to sice pár měsíců, co mě Mirek nasadil do hlavy brouka s osvětlením malého akrobatického polystyrenu Su-29 pro noční létání, avšak z časových důvodů se na jeho realizaci dostalo až teď. Jelikož tuto světlušku měl donést Ježíšek / Děda mráz / Santa Claus (dle vašeho vyznání) jeho pilotně nadanému vnukovi pod stromeček, deadline byl jasný :o) Naštěstí se to však stihlo celkem dobře. Úkolem bylo osvětlit motorové tácky na maso tak, aby se s nimi dalo létat i za šera, popřípadě i úplně v noci. Teď v zimě, kdy se stmívá již po čtvrté hodině, je to celkem praktické. V posledních letech se na trhu s elektronickými součástkami začínají objevovat poměrně kvalitní pásy s výkonovými LED pro osvětlování interiérů a exteriérů. Pásky se napájí z 12V, světelný tok cca 200 lum (na 1m délky pásku), vyzařovací úhel cca 160° a je možné je stříhat nezávisle po jednotlivých segmentech (3xLED / 5cm). A jelikož jsou úplně za hubičku, o své použití si přímo říkají... Většina modelářů, kteří použijí tyto LED pásky pro osvětlení letadla jej používají jako poziční světla na koncích křídel. Tyto LED svítí do černočerné tmy a pilot při řízení vidí pouze pohybující se jednotlivé barevné tečky. Tento způsob osvětlení se mi jeví jako značně neefektivní. Daleko lepší mi přijde nalepit tyto LED pásky v rovině trupu tak, aby osvětlovali pokud možno celou plochu křídla. Letadlo je pak v noci vidět daleko lépe. Pro rozlišení orientace letadla v prostoru mi stačily tři barvy - zelená (pravé křídlo), červená (levé křídlo) a modrá (ocas). Od každé barvy budete potřebovat celkem čtyři segmenty. Na horní a spodní stranu křídla dáte vždy po dvou segmentech stejné barvy, u ocasu pak vždy po jednom segmentu. Na výsledek se můžete podívat na fotkách... Každý segment LED pásku obsahuje 3 LED dané barvy a srážecí rezistor. Z důvodu flexibility délky jsou pásky napájené ze zdroje napětí 12V. Většina modelářů z důvodu jednoduchosti přihodí na palubu letadla pro napájení osvětlení další baterku, zpravidla tříčlánek Li-Pol. Toto řešení mi přišlo zbytečně humpolácké z několika důvodů:
  • Napětí na tříčlánku se vlivem vybíjení může pohybovat od cca 12.6V do cca 8.1V, tudíž se bude měnit i intenzita osvětlení. Navíc zde může dojít i k poškození článků vlivem vybití pod bezpečnou úroveň.
  • Osvětlení je v provozu od okamžiku připojení napájecí baterie a nelze jeho intenzitu regulovat pomocí RC signálu.
  • V modelu musíte upevnit další baterku, z čehož plyne rozhození těžiště a vozíte na palubě další mrtvou váhu.
Přistoupil jsem tedy k návrhu jistého budiče, který by odstraňoval všechny tyto neduhy. Při jeho použití jsou LED pásky napájeny konstantním napětím 12V, které se nemění v závislosti na vybití baterky. Budič je napájen přímo z balančního konektoru pohonného akumulátoru, kde je dostupné celkové napětí akumulátoru bez nutnosti přerušovat silové vodiče k regulátoru motoru. Budič LED je možné pro menší výkony napájet i přímo z přijímače. Intenzita osvětlení se dá regulovat pomocí RC signálu.

LED pásky obsahují již z výroby na zadní straně oboustranně-lepicí pásku. Sám jsem zvědavý, zda vlivem vibrací a nízkých teplot nedojde k jejich uklepání. V tom případě je možné tyto svítící pásky přilepit k trupu třeba epoxidem. Abyste nemuseli každé napájecí vodiče jednotlivých segmentů jak já trubka pájet, je vhodné použít plochý kabel a krimpovací konektor. Jakmile to počasí dovolí a proběhne první noční let, přihodím sem pro čumendu nějaké fotečky...

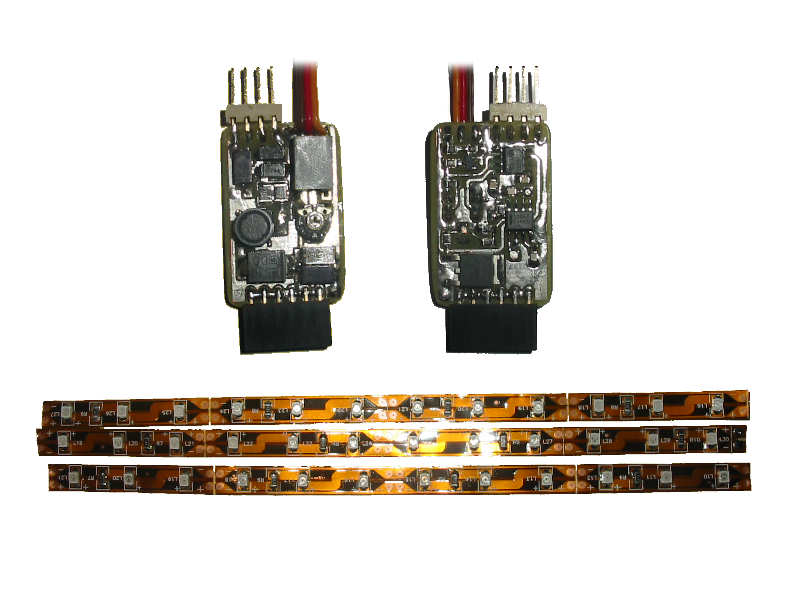

LED budič a jednotlivé pásky LED.
Instalace osvětlení do modelu.
Spodek letadla.
Vršek letadla.
Zdeněk Kincl | 28.12.2010
