Pájení akumulátorů
Nyní si ukážeme, jak spájet jednotlivé články do sad. Na obrázcích je zachycen postup výroby akumulátorového packu do kompozitového svahového větroně NewSting. Jako vhodné články byly vybrány NiCd články Sanio Cadnica KR-1500AUL. Do soutěžního F3x brusu jsou zapotřebí "tvrdé" baterky, jelikož živí šest serv a zejména při použití jejich digitálních variant máte o silné proudové odběry postaráno. NiCd články nemají sice tak velkou kapacitu jako NiMH články, ale zase jsou daleko "tvrdší". Výše zmiňované články jsou schopny dát trvale proud okolo 10A. Jejich další předností je možnost rychlého nabíjení proudem asi 2.3A, ale nabíječka do nich protlačí proud až 3A a to máte články za 30 minut plně nabity. Teď neberu v potaz kritérium životnosti článků, ale občas možnost rychlého nabití, zejména při nečekaném výletu na letiště, se jistě hodí. Tata tyto články používá ve svém Stingovi již tři roky a slouží k plné spokojenosti.

Hlavním problémem při amatérském pájení článků je fakt, že pájenou plošku musíte velice rychle prohřát na teplotu tavení pájky, ale zároveň nesmíte protavit těsnění článku. Pokud totiž těsnění protavíte, můžet dojít až ke zkratování článku, v lepším případě porušíte jen jeho hermetičnost, ale takovýto článek už má napsaný rozsudek smrti. Pro méně náročné aplikace si stačí články nechat sbodovat, ale pro větší proudové odběry je lepší články pájet. Velice vhodné je letování článků stylem "čelo na čelo" ať už z pohledu elektrických či mechanických vlastností. Aby jste mohly články takto pájet, musíte si pořídit pájecí kladívko. Je to ocelové poniklované "téčko", které se upevňuje do síťové pájky. Já ho koupil v JR Models v Brně na Veveří za 125 Kč. Dělá se v průměrech 7mm, 9mm a 10mm. Čela pájených článků je potřeba před samotným pájením vhodně očistit, zdrsnit a zbavit mastnoty. K tomu jsem použil vyseknuté kolečko jemného smirkového papíru nalepeného na ploché hlavě šroubku, který upevníte do vrtačky a články tímto přípravkem v místech pájení očistíte. Při samotném pájení je vhodné dále použit "pájecí vodičku", která zajistí lepší smáčení pájky. Představu o celkovém uspořádání přípravku pro takovéto pájení si můžete udělat z níže uvedeného obrázku. Ve stolním svěráku je upevněn L-profil, který nám centruje pájené články. Použití takovéhoto profilu nebo jiného alternativního uspořádání je téměř nutnost, jelikož při takovémto pájení máte jen jednu šanci články spájet. Pokud je spájíte nekvalitně nebo nakřivo, už jen velice těžko je od sebe budete oddělovat. Samotné pájení probíhá asi takto: Vezmete pájku a všechna pájená čela nejprve pocínujete. Poté jeden článek "natvrdo" upevníte do profilu, mezi něj a druhý pájený článek vložíte pájecí kladívko a oba články nahřejete. Až vidíte, že pájka je již dostatečně tekutá, síťovou pájku odložíte a články k sobě rychle přitisknete. Chvíli posečkáte než pájka "zavadne" a poté můžete zkontrolovat samotný spoj. Před samotným letováním je vhodné ještě síťovou pájku nadehřát nad plynovým vařičem, aby měla o něco vyšší teplotu a dostatečně prohřála čela obou článků.

Při pájení přijímačové baterie do Stinga se pájí 2xdva články, které pak slepíme k sobě pomocí tavného lepidla. Články jsou dále sletované do série pomocí tenkého měděného plíšku. Použití plíšku je daleko lepší než použití vodiče, protože plíšek nám zlepšuje mechanické vlastnosti. Na druhé straně jsou k čelům článků přiletovány kabely se silikonovou izolací. Průměr těchto kabelů je 0.5mm2 a díky silikonové izolaci jsou poměrně dost dobře ohebné. Kabely jsou zakončeny 2mm zlacenými konektory. K baterii ještě přiléhají laminátová čela, která jsou přilepena tavným lepidlem. Celé uspořádání je smrknuto průhlednou smršťovací fólií. K čelům je ještě přilepena gumová pěna, která chrání články při trošku tvrdším přistání.
Přípravek pro pájení
Síťová pájka s pájecím kladívkem.

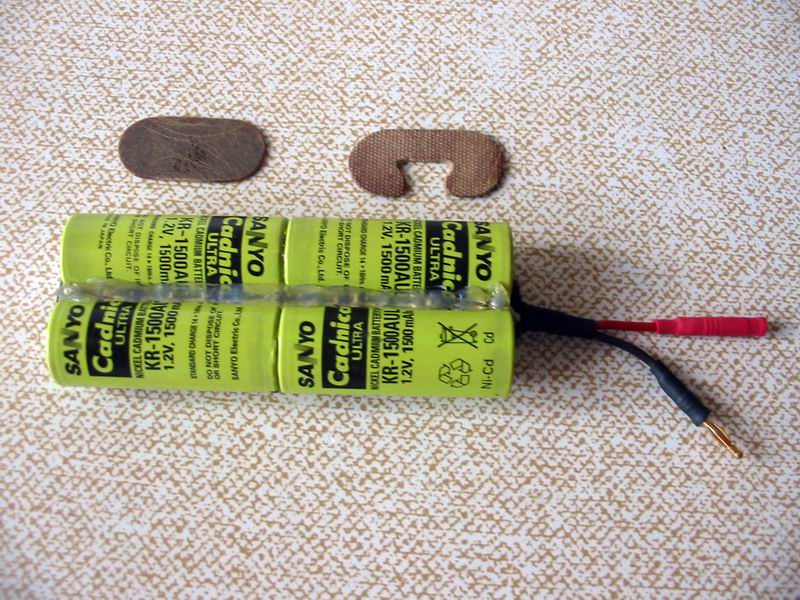

Již téměř hotový AKU pack.
Hotový pack s 2mm zlacenými konektory.
Zdeněk Kincl | 13.7.2006
